如何避免CTP故障

随着CTP使用时间的增加,在使用过程中难免会出现各种各样的故障。CTP发生故障时基本上都有故障提示信息,根据故障代码提示基本能找到故障部位或故障点,但是有部分代码所包含的范围广,不能准确指明故障点,也有不准确的故障代码,所以对CTP维修过程中要有灵活的思维和操作方法,多管齐下才能排除各种故障。本文以克里奥850CTP为例,总结出几类CTP常见故障。

系统故障

系统出现故障时部分功能缺失或不能操作。有时候重启系统就能够解决问题;严重时需要售后工程师到现场重装操作系统才能恢复。如果设备有备份参数,可恢复PrintConsole参数及连接。PrintConsole是CTP的接口软件,在安装设置完成后,PrintConsole目录中有备份资料,如果无法打开软件,应先找到PrintConsole目录,拷入电脑后重装此软件,完成后到PrintConsole的Restore中备份资料。然后重新启动机器即可恢复工作。一定注意不要删除PrintConsole目录,安装过程中正确选择机器型号和com端口。

装版故障

机器接到装版指令后,光电传感器会检测抽屉内的内容,根据版材与纸的反光率不同来分辨其内容属于哪个类型,然后再进行下一个动作。如果识别到的是纸,系统将启动纸抓取器,将纸拖入纸收集器中;如果识别到的是版材,系统将启动装版程序检测版材尺寸,如果参数正确,机械臂将版材送入机器滚筒的版首版夹并夹紧,吸盘放开,滚筒再转动到版尾位置,版尾版夹闭合夹住版材,将其固定在滚筒上。

装版过程中容易出现错误识别版材和纸的问题,造成这类故障的原因有以下几点。

光电传感器的光窗口太脏或放大倍数不正确,导致不能正确识别抽屉盒内的内容,需要清洁光电传感器的油污,使光窗口的透光性良好。

光电传感器位置偏移,造成识别不准确或识别不到抽屉盒内的内容,需要进行位置校正。

电极针的表面有氧化层,需要用细沙布打磨电极针,使其导电良好。

版材边沿有氧化层,导致版材和电极探针不能与检测回路良好导通,需要用细沙布进行打磨并清洁处理。

装版过程中也会出现吸盘不吸版的故障问题,造成这种故障的原因有以下几点。

吸嘴破裂,有漏气现象,缺乏吸力,更换即可解决。

吸风管路有破裂现象,在版材吸嘴上产生不起负压吸力,更换即可解决。

产生负压气泵的转子轴承损坏、碳片损坏、电机损坏等,都需更换即可解决。

气泵供电电路损坏、控制电路故障等,需要找出故障器件进行更换。

安全保护故障

克里奥850CTP的安全保护电路主要是激光安全保护和门锁安全保护。设计有三路安全保护电路,当这些安全监测闭环保护环路自身出故障时也会引起设备停机,影响正常工作。通过多年的维修经验,笔者拆解绘制了克里奥850CTP的三路安全保护电路,具体连接方式如图1所示。线路有七个安全开关,两个起始点,近20段线组成。

如何避免CTP故障

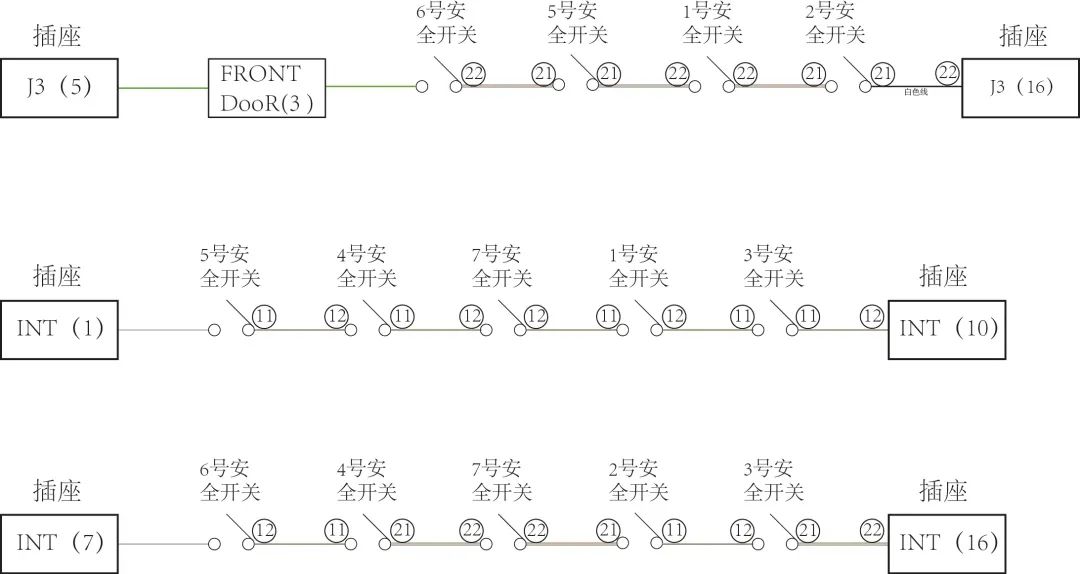

图1 克利奥850CTP的三路安全保护电路

三路安全保护电路闭环控制的连接方式都是交叉进行的,发生故障时检查起来有一定难度。安全开关接触不良导致的报警故障非常多,报警信息提示内容不是那么准确,只提示门未关好,具体是哪个安全开关的触点没有闭合确定不了,发生故障时只能把所有的门全部打开再关上,来回操作几遍,直到故障报警信息消失为止,机器才能正常工作。

在紧急情况下可以将J3(5)插座脚的绿线和J3(16)插座脚的白色线短接;将INT(1)插座脚的灰色双线和INT(10)插座脚的棕色线短接;将INT(7)插座脚的灰色双线和INT(16)插座脚的棕白色线短接。短接这几个点只能作为应急时使用或临时用于判断故障是出在电路板上还是出在门的安全开关上,以便更快找出故障点。

激光器故障

生产过程中突然报错误信息提示激光器故障,如激光器电源故障、激光器供电异常等。克里奥850CTP激光器采用独立的48VDC电源供电,激光器内部采用多路48VDC/DC电源模块,分别向各种所需电路输出不同的电压。

220V交流电经过整流电路整流后送到PFC电路进行功率因数校正,并产生出400VDC的脉动直流电压,再由二次电源进行DC/DC变换得出稳定的48VDC电压作为激光器的主电源供电。激光器内部所需的各类电源采用48VDC/DC电源模块来获取,包括向激光器主控制电路、激光管功率控制电路、进给伺服电路、循迹伺服电路等的供电。由于使用时间长,激光器内部的电源模块会出现供电不稳定,并不是电源模块彻底损坏,而是在全功率输出时电源模块内部功率元件因发热量大,容易造成脱焊和周边元器件老化,有时候报激光器5V电源错误、激光器供电异常等错误信息时,往往重启设备就能正常工作。

如果激光器提示供电故障信息,首先应检测48VDC电源输出是否正常,如果异常,整个激光器都没电。当48VDC电源模块的功率因数电路损坏时,一次电源有整流后的300VDC,但二次电路不能正常工作。二次电源设计的初级供电电压是400VDC,这也是维修具有功率因数校正电路电源的维修误区。很多维修人员检测时发现有300VDC,认为是正常的,到二次电源上去查故障,忽略了二次电源的初级供电电压是400VDC,所以找不到出问题原因。维修这类电源一定要先修复一次电源功率因数校正部分,保证有400VDC为二次电源提供能量,一级级检查才能找出故障。

总之,人员在日常工作中应该多收集设备资料,掌握设备的工作原理,做好维修记录,加强人才培养,提高维修技能,才能更好地服务于公司。
