从三方面看模切版制图的重要性(一)

只有懂得模切版制图工艺,才能设计出符合实际加工要求的优秀的精美的包装盒印刷品。

  随着数字印刷品的大量出现以及互联网信息的广泛应用,印前设计变得越来越简单方便,但对于包装设计制版而言,还需要重点考虑图文与加工工艺之间的匹配关系,下面以手提袋为例说明。

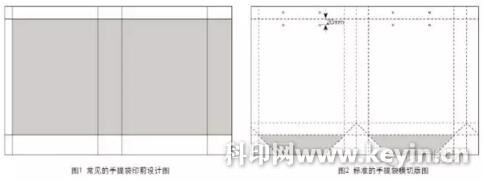

  在手提袋印刷的印前设计中,包装设计师往往只考虑手提袋图文部分(如图1中灰色部分)的合适度与美观度,很少有人真正从手提袋最终成型的立体效果去考虑,但其实手提袋的成型效果对印前设计有着很大的影响。

  (1)提手的打孔位置。在设计手提袋表面图文时,如果不考虑提手的打孔位置,很有可能导致手提袋最终成型加工时打孔打在重要的图文上。在此,笔者给出一个经验值供大家参考:孔距=(1/2手提袋长-20)mm,两孔距离上折线为20mm(如图2所示)。

从三方面看模切版制图的重要性(一)

  (2)两侧的折叠线。众所周知,手提袋是折叠后平摞运输的,因此印前设计时两侧折叠线上尽量不要安排文字,以免文字横跨在折叠线上,影响手提袋的整体美观度。

  (3)底部。有的手提袋底部有一些特殊的图文设计,如公司LOGO等,应设计在图2中灰色部分,但如果包装设计师不知道手提袋底部的具体折法,就容易出现图文被遮挡的现象。

  可见,如果包装设计师不懂模切版制图工艺,就会导致印前设计不符合实际加工情况;如果包装设计师懂得模切版制图工艺,只要在图2的基础上进行设计,即可快捷地完成设计,而且生产出来的手提袋成型之后也很完美。

从模切版工艺来看

  印刷同仁都知道,在包装生产成本中,纸张成本占据的比例最高,而客户往往不考虑这一点,他们习惯拿印刷样张去做模切版,但这样做就会使模切版的制作变得非常被动。笔者在为客户制作模切版时遇到的情况大致有以下几种。

  (1)客户提供标准的CAD模切版图。

  (2)客户提供大致成品位置图(如图1所示的手提袋印前设计图)。

  (3)客户提供印刷样张,口述图形样式。

  (4)客户什么也不提供,只是描述形状。

  根据情况的不同,需要交流的时间也不同。第一种情况的交流时间最少,质量、速度最能保证,但这种情况一般一年也碰不到几次;第二种情况大多出自那些懂一点模切版制图,但不太懂模切版具体设置与细节的设计人员之手,所以也要重新制作模切版图;而第三、第四种情况在制作模切版时只能不断地与客户沟通,尤其是第四种情况交流时间比较长。

  纸质包装盒的生产流程主要包括设计、制版、印刷、覆膜或上光、模切、糊盒成型,在所有工序中,模切工序比较靠后,如果因客户当初设计时有所纰漏而使得模切版无法正常制作,就会直接导致前面所有工序的浪费。
